キャリーロボ
Carry Robotize

TOP-560B ハンダ付キャリアーシステム 後付工程の作業能率と品質UPが出来ます。

PC板セット → スタート → ハンダ付(UP/DOWN) → 取外し

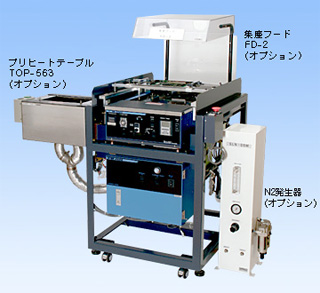

TOP-560B組み合わせ例
TOP-560B組み合わせ例
キャリア部
キャリア部

TOP-560B Carrier System for Soldering
Efficient Partial Soldering to improve quality.
PCB Setting---Start---Soldering(UP/DOWN)---Remove

この製品の動画(WMV)を見る
TOP-560B
  • 自動機タイプ、キャリアセットし、スタートスイッチON、コピー機タッチで使用。
    When carrier is pot into this system.
  • 多品種、少量、PC板の後付に最適。
    Suitable for small lot productions of various different PCB assemblies.
  • プリント基板のポジションセットが簡単。
    Easy setting of PCB positioning.
  • 初心者にも簡単に取扱が出来る簡単操作。
    Simple operation which requires no experience.
  • ブリッジ、ツララを防止するスローUPキャリー機能採用。
    Slow lifting mechanism to prevent bridges and too much solder.
  • ポイントソルダーシリーズ(TOP-323A、333A、375)と併用可能。
    Compatible to Point Solder Series (TOP-323A,333A,and 375)
キャリア
キャリア
TOP-560B メカニカル構成
セフティー&能率機能 Safety and Efficiency
  1. プリント基板をセット、スタートスイッチONのみで自動安全運転が行われます。
    Safety automatic soldering operation (PCB setting and Start SW ON)only.
  2. プリント基板のセッティングはキャリア方式。
    PCB setting can be set by carrier.
  3. ハンダ付タイムはタイマーにより設定出来ます。(TOP355AFP)
    (他の機種は接続ユニット(オプション)を接続)
    Soldering dip time can be set with the timer(TOP-355AFP).
  4. ブリッヂ、ツララを防止する独自のスローUPキャリア方式。
    Original design slow-up carrier system to prevent solder bridge and too much solder.
  5. 非常停止機能付安全に使用出来ます。
    Emergency stop for safe operation.
  6. 耐久性の高いエアーシリンダー/リニアヘッドモーター方式を搭載、静かに安定した運転が得られます。
    High reliability Air Cylinder and Linear head mortor are used for stable and quiet operation.
  7. スプレーフラクサー、プリヒートユニット(オプション)
    Spray fluxer and preheaterunit.(option)
仕様 Specifications
  TOP-560B
電源
Power supply
AC200V単相 50Hz/60Hz(230V仕様有)
消費電力
Watts
40W
Approx
駆動方式
Carrier
エアーシリンダー/リニアヘッドモーター方式
Air cylindar Linear head mortor
作動調整時間
Time
5〜30sec
制御方法
Program
プログラマブルコントローラー
動作エアー圧
Required Air
0.5Mpa
Approx
外形寸法(m/m)
Dimensions
610W×720D×810H
キャリア可変寸法(m/m)
Carrir size
400W×310D
重量
Weight
40kg
Approx
付属品
Accessories
レンチ、カプラ、取扱説明書
Wrech Coupler instruction Manual

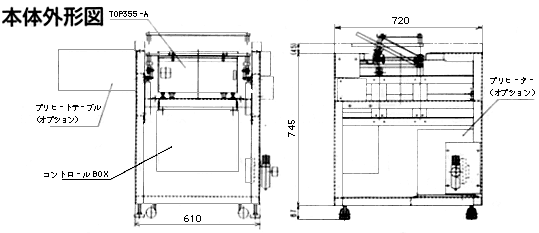

本体外形図
オプション  Option
プリヒーター Preheater プリヒータテーブル TOP-563T
型番
Model
TSK-11 寸法m/m 380W×280D×200H
電力
Power
AC200V+-10%
3KW
プリヒータテーブル TOP-563T
温度可変
Temperature
常温〜450・C
Normai temperature〜
風量
Volume of wind
1.9m3/min
吐出・口m/m
No zzie size
φ65
騒音(ホーン)
Noise level
41db〜61db 接続ユニット TOP-570
外形寸法m/m
Dimensions
192W×278W×329H TOP323A/333A/375用
接続ユニット TOP-570
重量
Weight
11kg
付属
Accessories
断熱フレキホース
φ65×1m
TOP-357との組合せ例

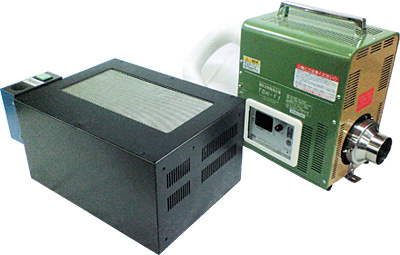

TOP-563T+TSK-11

※Our company receive an Order. Your request power supply 115 220v the above All items

この製品のカタログ(PDF)を見る

詳しい内容はお問い合わせフォーム、またカタログ発送にて対応致します。

Our catalog will be promptly sent on your Request.
