はんだ付システム

プリント基板位置決めガイド
●自動斜め上げ機構採用

P.C.Bガイド

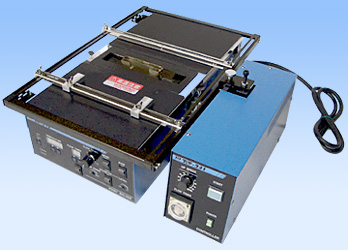

TOP-357との組合せ例
TOP-357との組合せ例
TOP-341
TOP-341A
TOP-342・TOP-343
TOP-342・TOP-343
この製品の動画(WMV)を見る
TOP-341Aシリーズ、プリント基板位置決めガイド
  • ポイントソルダーのハンダ位置決めがワンタッチで出来ます。
  • 多品種少ロットのお客様に効果絶大。
  • スイッチワンプッシュでPCBを自動斜め上げ。更なる品質アップをお約束します。
  • 今、お使いのポイントソルダー全てにて取付可能です。
    (TOP-323、TOP-333、TOP-353、TOP-375各シリーズに対応)
TOP-341A SERIES FEATURE
  • Easy setting of P.C.B soidering position (X.Y)
  • Used together with point soldering machine.
  • Response to big size P.C.B (205×350mm),M size.
  • Solw-up function prevent icicle,bridging (with TOP-341A)
  • Not necessary for customized tools.
  • Quality and productivity for soldering is up.
イメージ図
TOP-341Aシリーズ 特徴
  • 局所噴流ハンダ付時P.C.Bのハンダ付部の位置(X-Y)を簡単に設定。
  • 大型P.C.B250×350 Mサイズまで対応。
  • ハンダ付はフロータイマーとUPスピードを同期調整機能。

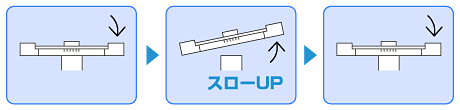

  • ツララ、ブリッジを防止する独自の超スローUPメカニカル。
  • 治具製作の心配不要です。
  • ハンダ付品質と生産性を大幅UP。
TOP-341A SERIES
  • Setting GUIDE on P.C.B (X.Y positioning). Then start switch "ON" and automatic operation safe.
  • Soldering position is variable in X-Y direction.
  • Flow timer and up-speed are adjustable.
  • Original slow-up function for prevent icicle, bridging.
  • Easy setting up for unit type.
  • Appoint point solder series.
仕様 Specifications
型番 TOP-341A TOP-342 TOP-343
  コントローラー P.C.Bガイド P.C.Bガイドミニ
対応ポイントソルダー 共 通 TOP-375 TOP-323A/333A
電 源 AC100V50Hz/60Hz
(115V、230V仕様有り)
- -
消費電力 55W - -
有効基板寸法m/m - 250×350
位置設定 - XY任意
可動寸法m/m UPストローク50 X=300
Y=500
X=300
Y=400
UP/DOWN機構 リニアへッドモーター - -
外形寸法m/m 130W×400D×175H 380W×570D×430H 380W×495D×430H
重 量 6.5kg 1.5kg 1.5kg

※Our company receive an Order. Your request power supply 115 220v the above All items

この製品のカタログ(PDF)を見る

詳しい内容はお問い合わせフォーム、またカタログ発送にて対応致します。

Our catalog will be promptly sent on your Request.
